应用领域

CONVIRON GEN1000植物培养箱分为4种不同的子型号，不同型号培养箱适用于不同类型植物的培养

GEN1000 TA Kit型植物培养箱共1层，可应用于水稻、大豆、玉米、小麦、谷子、甘薯、蔬菜、大型花卉等的培养或诱导

GEN1000 SH Kit型植物培养箱有2层和3层配置，适用于拟南芥和小型蔬菜的培养，也适用于水稻、大豆、玉米、小麦等幼苗期的培养或诱导实验

GEN1000 TC Kit型植物培养箱共4层，可应用于组织培养和幼苗培养

GEN1000 IN Kit型植物培养箱共4层，可应用于孵育或组培实验

控制器

控制系统

工业级电脑控制器CMP6060，是一个功能强大的PLC控制系统，并非单片机控制器，拥有彩色触摸屏界面和无限扩展功能，是植物培养箱可靠、方便和友好的控制系统。该控制器可供客户定制化写入非标准程序，可显示与箱体连接使用的其他仪器设备的参数，可在后期增加新的参数输入或输出。

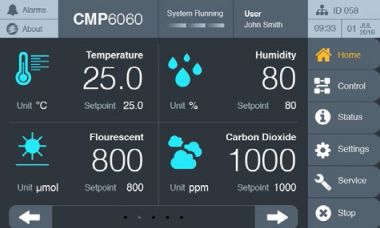

控制器界面

7英寸多彩LCD触摸屏，控制器面板具有缩放和平移功能

提供了额外的可视化工具，使用户能够精细准确地查看和评估数据

基于Windows SE系统

程序及日程管理

实时显示温度、相对湿度、光照强度、CO2浓度等信息

储存16条实时主程序，每条主程序可包含48条子程序

每条子程序间最小时间间隔为1分钟

每条主程序可定义单独的24小时为一个周期

多条主程序可组成一个日程，实现单日、多日、季度和年度的日程管理

控制模式

• 标准配置下，箱体所有参数可以以STEP模式（跳跃模式）控制，温度参数可以以STEP模式（跳跃模式）或RAMP模式（渐变模式）进行控制

• 可选配控制模式附件，使所有参数都可以用STEP模式（跳跃模式）或RAMP模式（渐变模式）两种方式控制

数据采集及图形显示

• 本地数据采集，所有参数每30秒记录一次

• 若选配远程数据采集，所有输入和输出参数每18秒记录一次数据

• 参数可以以趋势图的形式展现，控制器显示屏可显示最多连续5天的趋势图，同时显示“设置值”和“真实值”，用户可通过缩放功能和全景功能实现对数据的精确查看和对比

• 显示图形具有游标功能，可精确显示游标所在位置的设置值和真实值

警报

• 箱体警报分为可视警报（彩色警报灯）及声音警报（警报铃）

• 用户可设定温度、湿度等任何参数的警报阈值

• 用户可设置温度过程跟踪警报，用于更严密地监测温度变化

• 箱体储存最近15次报警信息

• 可选配通过手机或Email通知用户箱体的报警情况

安全管理

控制器含四级密码保护，分别为使用者（三人）、管理员（只限一人）、技术人员和厂商

开机延时

• 断电启动时，设备具有延迟开机功能，延迟开机时间范围0-59秒，以便在断电后降低启动负荷

• 可选配控制器专用断电保护系统:可在突然断电后继续维持控制器工作5小时，方便数据保存

硬件监控

通过控制器可查看所有输入/输出数值和了解多个配件的服务寿命，例如灯泡燃烧时间、循环阀等，并可以为维修时的诊断提供数据依据

远程控制

可选配远程控制直接接入控制网络，实现控制软件对箱体参数的控制和数据管理，可生成Excel或图表格式

基本参数

箱体结构

• 外部尺寸：1040mm(宽) x 825mm(深) x 1955mm(高)，可顺利通过标准宽度为915mm宽的门

• 层数


  ØTA Kit：1层

  ØSH Kit：2层或3层，可变换层数

  ØTC Kit：4层，可变换层数

  ØIN Kit：4层，可变换层数

• 培养高度

  ØTA Kit：1105mm，培养高度可调

  ØSH Kit：2层配置提供每层510mm培养高度，高度可调；3层配置提供第一层305mm，第二、三层330mm培养高度

  ØTC Kit：175mm，高度可调

  ØIN Kit：216mm，高度可调

• 培养面积

  ØTA Kit：0.58m²

  ØSH Kit：2层配置：1.05m²，3层配置：1.5 m²

  ØTC Kit：2.1m²

  ØIN Kit：2.1m²

• 培养容积： 781L

• 内部容积：1000L

• 外部箱体材质：粉末喷涂钢

• 内部箱体材质：白色反光镀锌钢板，防锈且便于清洁

• 门：单门设计，带磁力密封垫圈，配备钥匙可将门锁住

• 观察窗：可选配每个门240mm x 860mm的观察窗，方便查看箱体内样品

• 脚轮：箱体配备脚轮，方便移动；脚轮带有刹车及固定装置，便于固定箱体位置

光照控制（25°C条件下测量参数）

• 光源：12W T5 广谱LED光源

• 光源热量：由箱体内部空气流通带走灯管热量

• 光照强度：

  ØTA Kit：标准配置提供700µmol/m²/s光强（距离光源15cm处测量）；可选配39W T5HO 荧光灯管，光源强度为1000µmol/m²/s（距离光源15cm处测量）

  ØSH Kit：标准配置提供550µmol/m²/s光强（距离光源15cm处测量）；可选配39W T5HO 荧光灯管，光源强度为450µmol/m²/s（距离光源15cm处测量）

  ØTC Kit：标准配置提供275µmol/m²/s光强（距离光源15cm处测量）；可选配39W T5HO 荧光灯管，光源强度为300µmol/m²/s（距离光源15cm处测量）

  ØIN Kit：标准配置提供275µmol/m²/s光强（距离光源15cm处测量）；可选配39W T5HO 荧光灯管，光源强度为300µmol/m²/s（距离光源15cm处测量）

  Ø光照程序：标准配置提供连续控光程序，步程1%；39W T5HO 荧光灯管可选配3级调光或闭环连续光强，步程为1µmol/m²/s，控制范围从10%光强开始至100%光强

温度控制（建议环境温度不高于35°C）

• 控温范围：提供关灯时4-40°C，开灯时10-45°C控温范围（GEN1000 SH Kit XTIER开灯温度范围：15-45°C）

• 箱体温度均一度：±0.5°C

• 低温附件：可选配，提供光照下2°C温度控制（GEN1000 SH Kit XTIER提供LED光源配置下开灯5°C温度控制）

湿度控制（21°C，50%RH环境条件下测量参数）

• 加湿控制：超声波加湿，提供开灯时最大75%RH，关灯时最大90%RH湿度控制（25°C露点温度）（GEN1000 SH Kit XTIER 提供开灯时最大70%RH）

• 控制精度：±6%RH

• 除湿控制：可选配除湿模块

CO₂控制

• 加CO₂控制：可选配独立挂壁式CO₂控制系统，可增加箱体CO₂浓度至2900ppm

• 除CO₂控制：可选配除CO₂控制系统，降低箱体CO₂浓度至低于环境CO₂浓度200ppm

制冷系统

• 冷凝单元：箱体采用空气冷凝单元结合旁路气体系统不间断工作，延长压缩机寿命

• 制冷剂：环保无氟制冷剂

气流控制

• 气流方向

  ØTA Kit：空气通过静压箱形成垂直向上气流，保证箱体温度的均一性

  ØSH Kit：空气从后壁静压箱水平输送，提供统一的环境条件。

  ØTC Kit：空气通过后墙静压箱进入单独的空气架。然后气流向上排出，以消除所有灯的热量，确保温度均匀。

  ØIN Kit：空气从后壁静压箱水平输送，提供统一的环境条件。

• 空气流通：从箱体侧面导入新鲜空气


供电需求

供电需求：230-1Ø-50Hz-2线接地——16Amp过电保护

质量认证

• 生产厂商通过ISO9001质量体系认证

• 生产厂商通过QPS安全认证

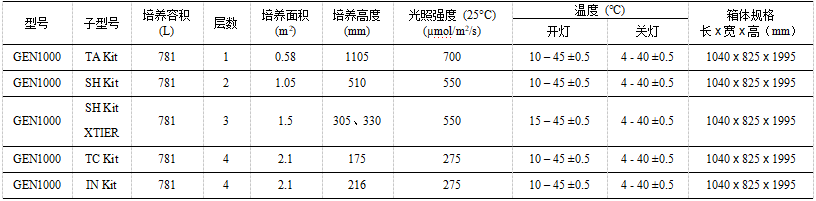

基本参数（标准配置）
